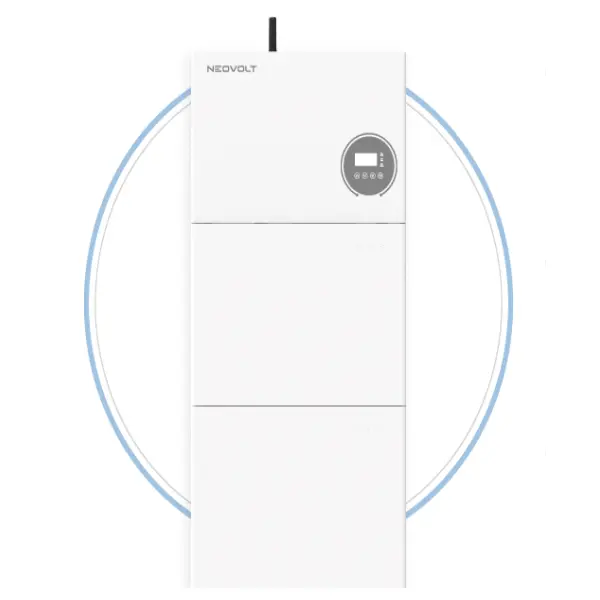

A Inverter Ibrido Monofase da 10kWè progettato per coordinare pannelli solari, accumulatori di batterie, carichi domestici o commerciali e la rete pubblica all'interno di un unico sistema di gestione dell'energia. Per gli utenti che devono affrontare un’elevata domanda di elettricità, una fornitura di rete instabile, costi energetici in aumento o uno spazio limitato sul tetto, l’inverter giusto può aiutare a migliorare l’autoconsumo solare e fornire un percorso strutturato verso il backup della batteria. Questa guida spiega come funziona un inverter ibrido monofase da 10 kW, cosa fanno i suoi componenti principali, quali specifiche contano e come pianificare un sistema affidabile in base alle esigenze energetiche del mondo reale.
Sommario
- 1. Comprendere l'inverter ibrido monofase da 10 kW
- 2. Come gestisce le diverse fonti energetiche?
- 3. Perché è importante la capacità di 10 kW?
- 4. Quali specifiche tecniche contano di più?
- 5. Come dovrebbe essere pianificato lo stoccaggio della batteria?
- 6. Come dovrebbe essere abbinato il sistema solare fotovoltaico?
- 7. Cosa succede durante un'interruzione di corrente?
- 8. Quali problemi di installazione dovrebbero essere evitati?
- 9. Come si può costruire un sistema energetico pratico?
- 10. Domande frequenti
1. Comprendere l'inverter ibrido monofase da 10 kW
Un inverter ibrido combina le funzioni di un inverter solare e di un inverter con batteria in un unico dispositivo coordinato. Invece di trattare la generazione solare e lo stoccaggio dell’energia come sistemi completamente separati, può gestire i flussi di energia tra pannelli fotovoltaici, batterie, carichi elettrici e rete pubblica. Questa configurazione è particolarmente utile per le proprietà che desiderano aumentare l'autoconsumo solare mantenendo l'accesso alla rete elettrica e alla batteria di backup.
La valutazione "10kW" si riferisce alla capacità di potenza CA nominale dell'inverter. La designazione "monofase" identifica il tipo di alimentazione elettrica con cui è progettato per funzionare. La tensione effettiva, la frequenza, la corrente massima, l'intervallo di ingresso FV, l'intervallo di tensione della batteria e i requisiti di rete dipendono dal modello e dal mercato specifici.
Un inverter ibrido può anche supportare diverse strategie operative, tra cui l’autoconsumo, il backup della batteria, la gestione dell’energia in base al tempo di utilizzo e la ricarica controllata della rete. Tuttavia, le funzioni variano a seconda del modello, quindi gli installatori dovrebbero sempre verificare la documentazione tecnica del produttore prima di progettare il sistema.
2. Come gestisce le diverse fonti energetiche?
Il vantaggio principale di un’architettura ibrida è la gestione coordinata dell’energia. L'elettricità solare viene generata come energia CC, mentre la maggior parte degli elettrodomestici e degli apparecchi commerciali utilizza l'energia CA. Le batterie immagazzinano energia CC e la rete pubblica fornisce energia CA. L'inverter funge da punto di controllo e conversione tra queste fonti.
In una tipica strategia di autoconsumo, l’energia solare alimenta innanzitutto i carichi attivi. L’energia in eccesso può quindi caricare la batteria, con ulteriore elettricità potenzialmente esportata nella rete, se consentito. Quando la produzione solare diminuisce, la batteria può supportare i carichi prima che venga utilizzata l'elettricità della rete, a seconda della modalità operativa selezionata.
Questo approccio coordinato può aiutare ad affrontare un problema comune: la produzione solare spesso raggiunge il picco durante le ore diurne, mentre la domanda di elettricità residenziale può aumentare la sera. L’accumulo in batterie consente di spostare parte della produzione solare diurna verso un consumo successivo.
3. Perché è importante la capacità di 10 kW?
Un inverter di classe 10kW può essere adatto per immobili in cui la richiesta di elettricità è notevolmente superiore a quella di un piccolo impianto residenziale. Può essere utilizzato in case più grandi, officine, piccoli edifici commerciali, aziende agricole, uffici o altre strutture con notevoli carichi monofase.
Il punto importante non è semplicemente il numero “10kW”. L'inverter deve essere adattato al profilo di carico effettivo del sito. Una proprietà può avere un picco elevato a breve termine causato da motori, pompe, compressori, condizionatori d'aria o altre apparecchiature mantenendo un carico medio molto più basso.
| Fattore di sistema | Perché è importante | Cosa controllare |
|---|---|---|
| Alimentazione CA continua | Determina la quantità di carico che può essere fornita in modo continuo. | Potenza di uscita nominale e condizioni operative. |
| Potenza di picco | Motori e compressori potrebbero richiedere potenza di avviamento aggiuntiva. | Capacità e durata dei picchi. |
| Uscita batteria | Un inverter di grandi dimensioni non può fornire la massima potenza se la batteria non è in grado di fornire corrente sufficiente. | Voltaggio della batteria, corrente di scarica massima e limiti BMS. |
| Capacità FV | Determina la quantità di generazione solare che può essere collegata. | Potenza FV massima, tensione, corrente e intervallo MPPT. |
| Connessione alla rete | I servizi pubblici locali possono imporre limiti di esportazione o di corrente. | Tensione di rete, frequenza, fase e normative locali. |
4. Quali specifiche tecniche contano di più?
Le etichette dei prodotti possono far sembrare gli inverter ibridi simili, ma le specifiche dettagliate possono essere significativamente diverse. Un confronto attento dovrebbe concentrarsi sulla compatibilità elettrica piuttosto che sulla sola potenza nominale.
Specifiche dell'uscita CA
Un inverter monofase da 10 kW funziona comunemente nell'intervallo 220-240 V nei mercati che utilizzano tale configurazione di alimentazione, con 50 Hz o 60 Hz a seconda della rete elettrica. Alcuni prodotti da 10 kW elencano una corrente di uscita CA di circa 43–46 A a 220–240 V, ma il valore esatto varia in base alla tensione nominale e al design.
Ingresso FV e MPPT
La massima tensione di ingresso FV, l'intervallo di tensione operativa, la corrente FV massima, la corrente di cortocircuito e il numero di canali MPPT sono specifiche essenziali. Un numero maggiore di canali MPPT può fornire una maggiore flessibilità quando l'orientamento del tetto, le condizioni di ombreggiatura o le configurazioni delle stringhe differiscono.
Efficienza
L'efficienza di conversione influisce sulla quantità di energia generata che raggiunge i carichi o la batteria. Le specifiche pubblicate per i modelli di inverter ibridi da 10 kW possono avvicinarsi all'intervallo superiore del 90%, ma l'efficienza massima non deve essere interpretata come l'efficienza raggiunta in ogni condizione operativa.
Protezione e recinzione
Per installazioni esterne o impegnative, la protezione da polvere e acqua, la gestione della temperatura, la protezione da sovratensione, la protezione da sovracorrente e le condizioni di installazione adeguate possono influire direttamente sull'affidabilità a lungo termine.
Ad esempio, gli attuali prodotti monofase da 10 kW sul mercato mostrano variazioni sostanziali nella tensione della batteria, nella configurazione MPPT, nell'ingresso FV massimo, nella corrente CA, nella classificazione dell'involucro e nelle interfacce di comunicazione. Questo è il motivo per cui per la progettazione finale del sistema è necessario utilizzare sempre la scheda tecnica esatta del modello.
5. Come dovrebbe essere pianificato lo stoccaggio della batteria?
La capacità della batteria e la potenza dell'inverter sono due concetti diversi. Un inverter da 10 kW descrive la capacità di potenza, mentre la capacità della batteria è generalmente espressa in kWh e descrive quanta energia può essere immagazzinata.
Ad esempio, una batteria con una capacità utilizzabile di 20 kWh non significa che possa fornire automaticamente 10 kW in modo continuo. La corrente massima di carica/scarica, la tensione, i limiti BMS, la temperatura, lo stato di carica e la compatibilità dell'inverter influenzano tutti le prestazioni effettive.
Domande sulla batteria da verificare prima dell'installazione
- La tensione della batteria è compatibile con l'inverter?
- L'inverter supporta la chimica della batteria e il protocollo di comunicazione BMS?
- Qual è la corrente massima di carica continua?
- Qual è la corrente di scarica continua massima?
- Quanta energia utilizzabile è disponibile?
- È possibile aggiungere ulteriori moduli batteria in un secondo momento?
- Il produttore della batteria approva il modello specifico di inverter?
6. Come dovrebbe essere abbinato il sistema solare fotovoltaico?
L'array fotovoltaico deve essere progettato in base alla tensione CC consentita, alla corrente, alla potenza fotovoltaica massima e all'intervallo operativo MPPT dell'inverter. Alcuni modelli ibridi monofase da 10 kW consentono un ingresso fotovoltaico superiore alla potenza nominale CA dell'inverter, il che può aiutare a migliorare la produzione solare durante periodi di luce solare debole o condizioni meteorologiche sfavorevoli.
Ad esempio, le specifiche pubblicate di diversi prodotti da 10 kW mostrano valori massimi di ingresso FV che vanno da circa 13 kW a 20 kW o più, a seconda dell'architettura. Queste cifre sono esempi piuttosto che requisiti universali e devono essere rispettati i limiti del produttore dell'inverter.
Lista di controllo per la progettazione del fotovoltaico
- Calcolare la produzione solare annuale e stagionale prevista.
- Controllare la tensione minima e massima della stringa.
- Controllare la corrente massima di ciascun ingresso MPPT.
- Tenere conto degli aumenti di bassa temperatura della tensione a circuito aperto del fotovoltaico.
- Valutare l'ombreggiamento e i diversi orientamenti del tetto.
- Abbina la configurazione della stringa ai canali MPPT disponibili.
- Confermare i requisiti elettrici e di connessione alla rete locali.
Una corretta progettazione delle stringhe è particolarmente importante perché il superamento dei limiti di tensione o corrente può danneggiare le apparecchiature o far funzionare il sistema al di fuori delle condizioni previste.
7. Cosa succede durante un'interruzione di corrente?
Uno dei motivi principali per cui gli utenti considerano i sistemi ibridi è l’alimentazione di backup. Tuttavia, la parola “ibrido” da sola non garantisce che ogni inverter possa fornire elettricità di riserva durante un blackout.
Un sistema con funzionalità di backup generalmente necessita di una batteria compatibile e di un inverter progettato per isolare i carichi protetti dalla rete pubblica in caso di interruzione dell'alimentazione di rete. L'inverter stabilisce quindi l'appropriata alimentazione CA locale per i circuiti di backup.
Questa distinzione è importante perché gli inverter solari standard collegati alla rete normalmente si spengono quando la rete pubblica non è disponibile. La protezione anti-island è necessaria per prevenire l'eccitazione involontaria della rete di distribuzione.
La pianificazione del backup dovrebbe essere presa in considerazione
- Quali circuiti sono considerati essenziali?
- Qual è il carico continuo combinato?
- Quali apparecchi hanno correnti di avviamento elevate?
- Per quanto tempo deve essere mantenuta l'alimentazione di backup?
- Quanta energia è disponibile nella batteria?
- Il pannello solare può ricaricare la batteria durante un'interruzione?
Ad esempio, un circuito di backup può dare priorità a frigoriferi, illuminazione, apparecchiature di rete, pompe, sistemi di sicurezza, computer o apparecchiature HVAC selezionate anziché tentare di azionare tutti gli elettrodomestici contemporaneamente.
8. Quali problemi di installazione dovrebbero essere evitati?
Molti problemi del sistema non sono causati dall'inverter stesso ma da una mancata corrispondenza tra inverter, batteria, campo fotovoltaico, carichi elettrici e ambiente di installazione.
Sovradimensionamento del carico
Il collegamento di troppi apparecchi ad alta potenza all'uscita di backup può causare l'attivazione della protezione da sovraccarico. Motori e compressori di grandi dimensioni richiedono particolare attenzione poiché la loro corrente di avvio potrebbe essere significativamente superiore alla normale corrente di funzionamento.
Ignorare i limiti della batteria
Un inverter da 10 kW può richiedere una notevole corrente della batteria quando funziona ad alta potenza. Un banco di batterie con capacità di scarica insufficiente può quindi limitare la potenza effettiva disponibile dell'inverter.
Utilizzo della configurazione errata della stringa FV
La tensione e la corrente devono rimanere entro l'intervallo di ingresso specificato dell'inverter in condizioni meteorologiche variabili. La tensione FV deve essere controllata sia alle temperature operative previste che alle condizioni peggiori.
Supponendo che ogni inverter ibrido abbia le stesse funzioni
La funzionalità di backup, il funzionamento off-grid, l'integrazione del generatore, il controllo delle esportazioni, la ricarica della batteria dalla rete, il funzionamento in parallelo e le funzionalità di monitoraggio variano a seconda dei modelli. Queste funzioni dovrebbero essere confermate dalla documentazione del prodotto piuttosto che dedotte dalla parola “ibrido”.
9. Come si può costruire un sistema energetico pratico?
L'approccio più affidabile è quello di iniziare con il comportamento energetico del sito piuttosto che scegliere un inverter basato esclusivamente sulla sua potenza nominale.
| Fase di pianificazione | Domanda chiave | Messa a fuoco consigliata |
|---|---|---|
| Valutazione del carico | Quanta elettricità viene utilizzata e quando? | Consumo giornaliero, carichi di punta, domanda stagionale. |
| Progettazione solare | Quanto fotovoltaico può supportare il sito? | Area del tetto, orientamento, ombreggiatura, tensione, corrente. |
| Pianificazione della batteria | Quanta energia dovrebbe essere immagazzinata? | Consumo notturno, durata del backup, carica della batteria. |
| Selezione dell'inverter | L'inverter può gestire l'impianto elettrico? | Limiti di uscita, fase, tensione, frequenza, FV e batteria di 10 kW. |
| Progettazione di backup | Quali carichi devono rimanere operativi? | Circuiti a carico critico, richiesta di picco, riserva della batteria. |
| Monitoraggio | Come verranno controllate le prestazioni? | Generazione di energia, stato della batteria, consumo del carico e allarmi. |
Questo approccio aiuta a prevenire un errore di acquisto comune: selezionare un inverter ad alta potenza senza considerare la batteria, il pannello solare, la fase elettrica o il profilo di carico effettivo. Un sistema adeguatamente integrato può sfruttare meglio la generazione solare disponibile fornendo al tempo stesso una strategia di gestione energetica più prevedibile.
Per le imprese e le famiglie che prevedono un aumento del proprio fabbisogno di elettricità, dovrebbe essere presa in considerazione anche la scalabilità. L'espansione della batteria, il funzionamento in parallelo dell'inverter, le interfacce di comunicazione, le piattaforme di monitoraggio e la futura capacità fotovoltaica possono influenzare il valore a lungo termine dell'installazione.
10. Domande frequenti
A cosa serve un inverter ibrido monofase da 10kW?
Viene utilizzato per gestire la generazione solare fotovoltaica, l'accumulo di batterie, i carichi elettrici e l'elettricità di rete all'interno di un sistema energetico monofase. Le applicazioni tipiche includono proprietà residenziali più grandi, piccole strutture commerciali, officine, aziende agricole e altri siti con una sostanziale domanda di monofase.
Un inverter ibrido da 10kW può funzionare senza batteria?
Alcuni modelli di inverter ibridi possono funzionare senza batteria, mentre altri potrebbero richiedere la conservazione della batteria per modalità operative specifiche. Il comportamento esatto dipende dal design e dal firmware del modello, quindi le specifiche del produttore devono essere controllate prima dell'installazione.
Quanto dovrebbe essere grande la batteria per un inverter da 10kW?
Non esiste una dimensione della batteria universale. La capacità richiesta dipende dal consumo energetico, dalla durata di backup desiderata, dalla strategia operativa, dai limiti di scarica della batteria e dalla quantità di generazione solare disponibile. Un inverter da 10 kW descrive la potenza, mentre la capacità della batteria è normalmente espressa in kWh.
Un inverter monofase da 10kW può alimentare un'intera casa?
Potrebbe essere in grado di alimentare molti carichi domestici, ma se può alimentare un'intera proprietà dipende dal carico totale, dalla domanda di picco, dalla configurazione elettrica locale e dai valori nominali continui e di sovratensione dell'inverter. Potrebbe essere necessario gestire separatamente gli apparecchi ad alta potenza.
I pannelli solari possono caricare la batteria durante un blackout?
Alcuni sistemi ibridi con funzionalità di backup possono continuare a utilizzare l'energia solare durante un'interruzione della rete, a condizione che l'inverter, la batteria, l'architettura di backup e il sistema fotovoltaico siano progettati per supportare questa modalità operativa. Non tutti gli inverter ibridi offrono lo stesso comportamento in caso di blackout.
Quali tipi di batterie possono essere utilizzate con un inverter ibrido?
La compatibilità dipende dallo specifico inverter. Le batterie agli ioni di litio sono comuni nei moderni sistemi di accumulo dell'energia, mentre alcuni prodotti supportano anche batterie al piombo o altre tecnologie. È necessario controllare l'intervallo di tensione, la corrente massima, la comunicazione BMS e gli elenchi delle batterie approvate.
Cosa devono verificare gli installatori prima di acquistare un inverter ibrido da 10kW?
I punti più importanti includono tensione e frequenza CA, configurazione di fase, potenza nominale, capacità di sovratensione, tensione e corrente massima FV, intervallo MPPT, limiti di tensione e corrente della batteria, comunicazione della batteria, capacità di uscita di backup, grado di protezione, interfacce di monitoraggio, certificazioni applicabili e requisiti della rete locale.
Perché la configurazione MPPT è importante?
I canali MPPT consentono all'inverter di gestire stringhe FV funzionanti in diverse condizioni. Orientamenti separati del tetto o aree con diversi modelli di ombreggiatura possono trarre vantaggio da un tracciamento indipendente, a seconda della progettazione del sistema.
Costruire una soluzione solare e di stoccaggio più affidabile
Un inverter ibrido monofase da 10 kW può fungere da componente centrale di gestione dell'energia di un moderno sistema di accumulo solare. Il suo valore non è determinato solo dalla cifra di 10kW. Le prestazioni reali derivano dal modo in cui l'inverter si adatta al campo fotovoltaico, alla batteria, ai carichi elettrici, alla connessione alla rete, ai requisiti di backup e all'ambiente operativo.
Per gli acquirenti e i progettisti, una chiara comprensione di queste relazioni rende più semplice evitare componenti incompatibili, limitazioni di potenza impreviste e costi di sistema non necessari. La revisione delle specifiche tecniche complete prima dell'installazione è essenziale, in particolare quando il sistema verrà utilizzato per alimentazione di backup o applicazioni ad alta richiesta.
